加工事例：S45C フランジ付きカラー旋盤加工

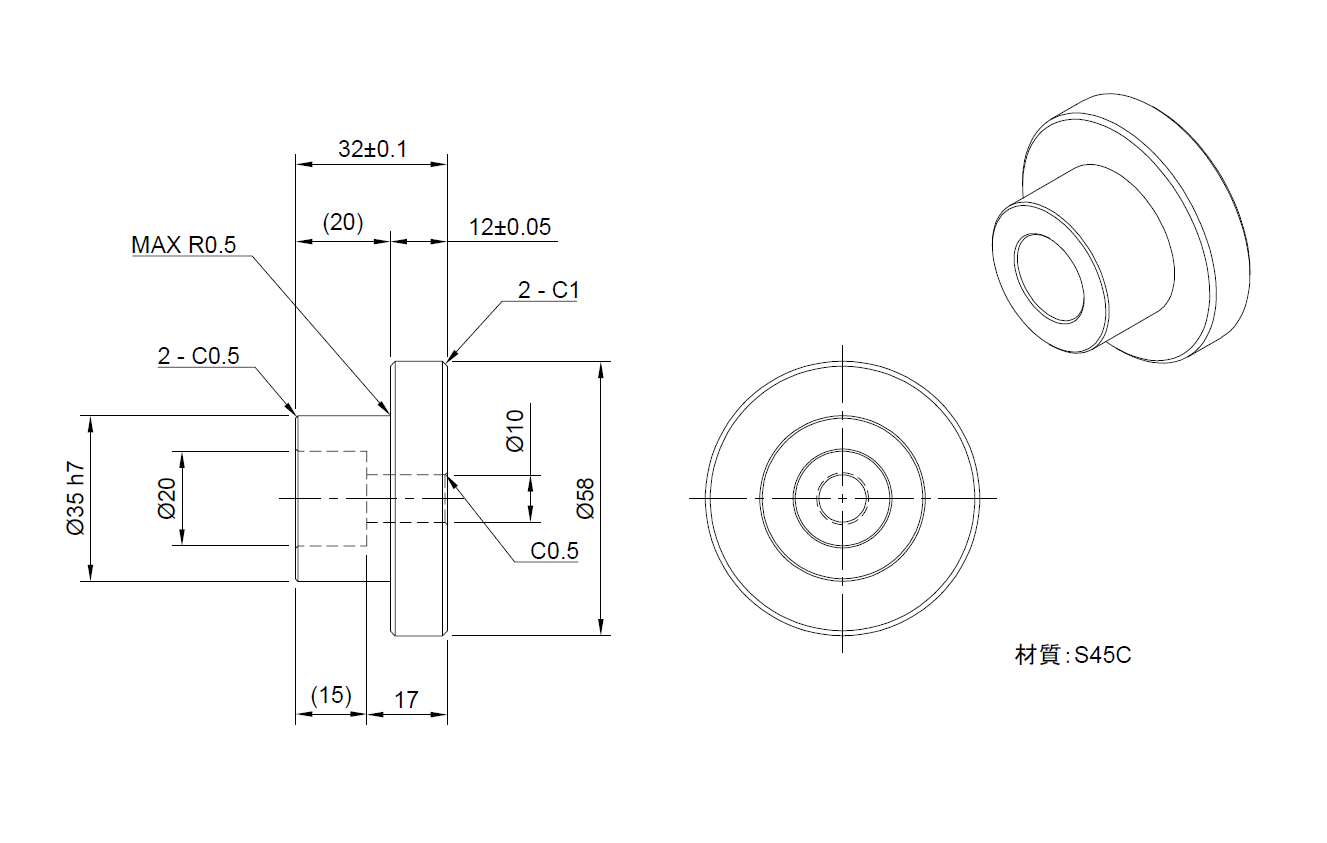

図面

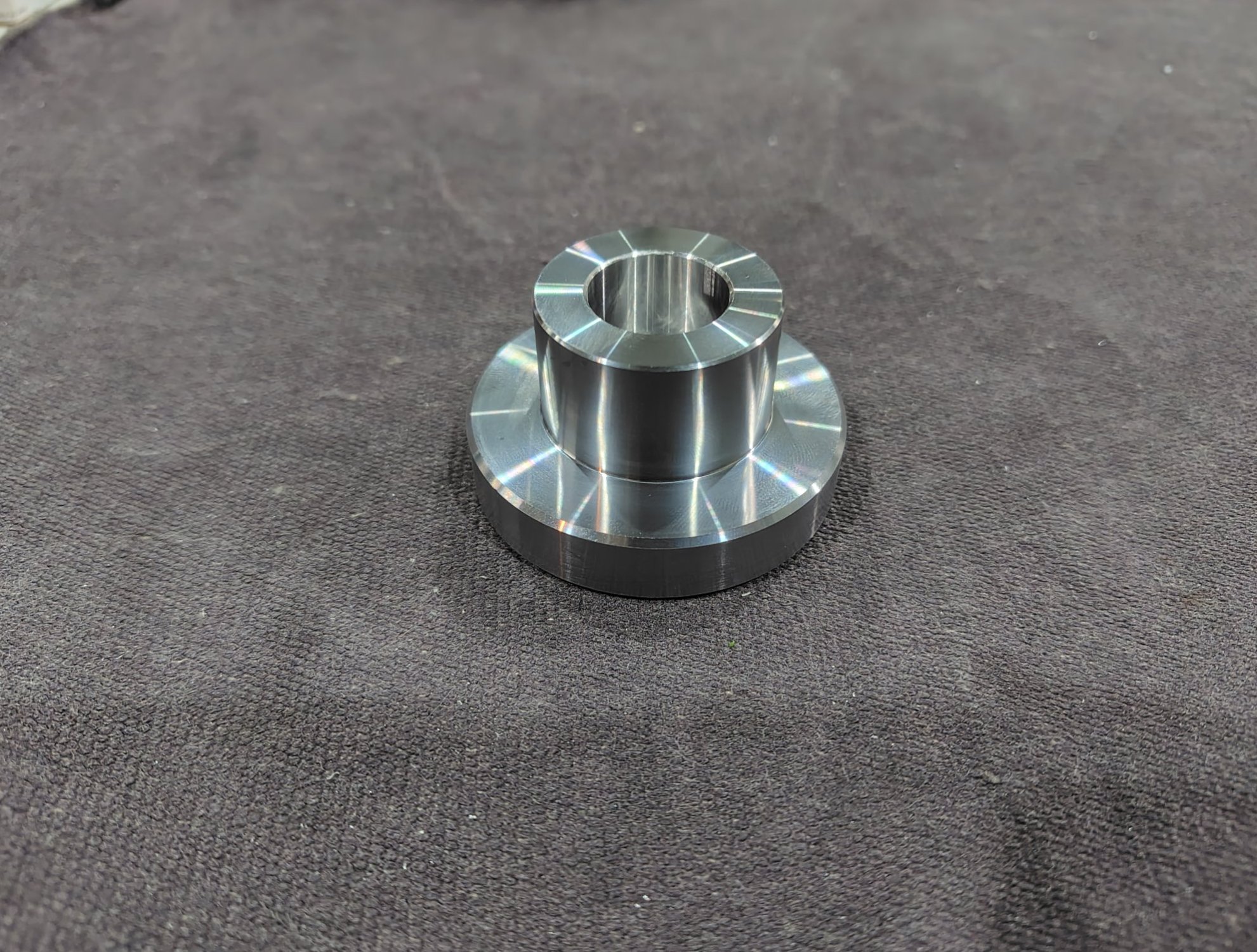

完成品
加工データ
| 材質 | S45C |
|---|---|
| 外径 | φ58 |
| 内径 | φ20 |
| 全長 | 32mm |
| 公差 | ±0.01mm |
| 加工内容 | 外径旋削・内径加工・端面加工・面取り |
| 個数 | 1個 |
| 納期 | 7営業日 |
| 参考価格 | 約 ¥4,100 / 個 |
加工ポイント
本製品はS45C材を使用したフランジ付きカラー部品です。 回転部品として使用されるため、内径精度と端面精度が重要となる加工内容でした。
外径公差h7指定のため、荒加工後に仕上げ加工を実施し、 面粗度にも配慮した高精度な仕上げを行っています。
試作1個からでも対応可能です。
